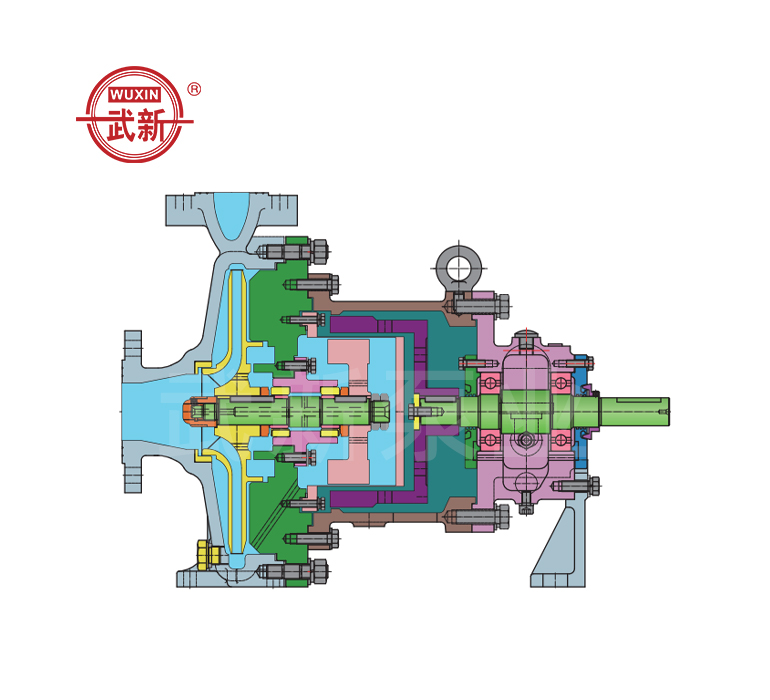

MCZ型磁力傳動標準化工流程泵,是CZ型標準化工流程泵與磁力傳動技術基本原理及應用特點相結合的一種新型泵種,它由CZ型標準化工泵的泵體、葉輪、磁力傳動器(外磁轉子、內磁轉子)、自動平衡軸向力的單腔式中間聯接體與磁力泵的特有結構和電機組成。當電機轉動驅動主動軸上外磁轉子旋轉時,永磁場透過無磁性材料的靜密封隔離套及內外磁轉子之間的氣隙使內、外磁轉子中的永磁材料相互間產生磁轉矩,來實現同步旋轉。泵的葉輪、泵軸、內磁轉子等部件組合體,由隔離套靜密封在泵腔內使被輸送的介質與外界空間無接觸,取消了傳統的填料密封、機械密封接觸式的動軸封裝置,由動密封轉化為靜密封,徹底達到了零泄漏,解決了跑、冒、滴、漏之問題。
IHF 內襯氟塑料化工離心泵的過流部位采用了聚全氟乙丙烯 FEP(F46)或高氟烷乙烯醚(PFA),經特殊工藝高溫燒結后與泵體及部件模壓加工制成。使氟塑料與金屬部件緊密牢固的錨定為一體,既保證了與金屬泵相等的鋼性強度,又保證了耐各種化學介質的特性。該泵具有耐高溫、耐高壓、耐強腐;機械強度高、經濟實惠、使用壽命長、適用范圍廣等優點。
單級、單吸,與電機直聯為一體,安裝在短底座的牢固結構形式;
結構緊湊,外型美觀,占地面積小,噪音低,運轉平穩,經濟實惠;
單、雙滑動軸承結構(按大小流量、高低揚程、功率大小),部件通用性高,互換性好;
PTFE 輔助密封墊,可適用于輸送各種化學成分介質;
維修保養方便,更換部件速度快,成本低。
IMCH-L、IMCH-D型系列磁力傳動泵,是我公司自行設計的國內領先的非金屬磁力傳動泵,用球墨鑄鐵作蝸殼體,經特殊加工方法、經高溫燒結模壓,使氟塑料與蝸殼緊密牢固的合為一體,永不脫殼分離,既保持了金屬泵的機械強度性能,又具有優越的耐強腐、抗氧化、耐溫、耐正、負壓等優良性能。
CQB-L、CQB-H磁力傳動泵為單級、單吸,臥式結構。
外型安裝尺寸與IH型化工離心泵相同,可將機械密封的IH泵互換CQB-L、CQB-H型泵安裝。
